PLC電氣控制柜功能

1、電源轉換與維護：PLC電氣控制柜中設立隔離開關與三相五線電源相接，除能進行接入和開斷電源電路外，可對電源電路和變頻器產生的短路故障，負載開展維護，并可在維護時斷開電源。

2、啟、停操縱功能：PLC電氣控制柜面板上面裝工業觸摸屏，在這里有直流變頻運行，直流變頻中斷按鍵，用以直流變頻設備的運作操縱，也可以在控制面板上安裝按鍵。

3、PLC電氣控制柜上設定電流表，電流計,頻率表和各種各樣指示燈如電源指示，警報指示，運作指示，直流指示，進行對變頻器鍵入工作電壓、輸出電流量、輸出頻率和各種各樣運行狀態的檢測，那樣看很形象化。也可在人機對戰界機中見到這種數據信息。

4、通訊功能：PLC電氣控制柜可與上位機軟件連接 ，以進行遙控器，監測，遙信。

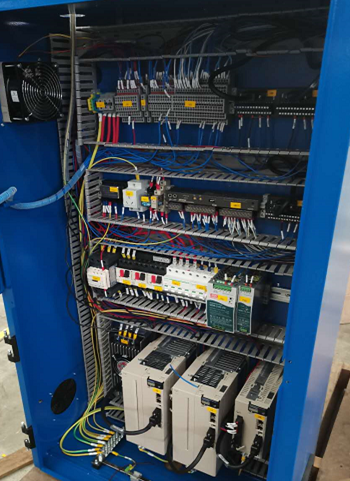

PLC電氣控制柜布局

1、保證PLC電氣控制柜內全部機器設備接地裝置優良，應用粗壯電線接頭聯接到公共性接地址或接地母線。聯接到變頻器的控制系統之一應兩者之間接地裝置，接地裝置也應應用短而粗的輸電線。因?yàn)樵诟哳l率下特性阻抗低，提議應用平扁電導體（如金屬絲網）。

2、PLC電氣控制柜里邊的底壓模塊和汽車?yán)^電器及其交流接觸器，實際上這種全是由斷路器來開展維護的。那麼當變頻器和電機中間的聯接超出100m、變頻器的電源容積也超過600kw/a、電源的容積也超過變頻器的十倍的情況下，提議能夠增加鍵入和輸出的串聯電抗器。

3、保證PLC電氣控制柜中的交流接觸器具備磁吹作用。直流接觸器選用r-c抑制器，直流接觸器選用安裝在繞阻中的“水泵飛輪”二極管。選用氧化鋅壓敏電阻抑制器也是很合理的。

4、機器設備的辦公環境如果是在噪聲中，那麼就可以應用電磁兼容測試過濾來開展降低輻射源的影響。假如要想做到比較好的實際效果，就必須明確過濾裝置和安裝板中間的觸碰是否一切正常的。

5、電機電纜線應與別的控制電纜分離走線，間距為500mm。另外，應防止電機電纜線和控制電纜的遠距離平行面走線。假如控制電纜和電源電纜線交叉式，應盡量成90角交叉式。另外，電機電纜線和控制電纜的屏蔽掉層務必用適合的鐵夾固定不動在安裝板上。
